A688 JTag Pinouts 及硬體拆解圖

本文內容涉及拆機,
在此特別提醒自行拆機將喪失手機保固,
拆壞了請別來找我XDDD
由於手邊沒有相機所以暫時只有文字改天再補圖,
如果要自行拆解手機的話因為 A688 的手機的螺絲是梅花六角形的,
所以你需要自行購買個梅花六角的 T5 螺絲起子,
先把電池 sim 卡記憶卡拔掉,
然後用 T5 起子把七個螺絲都鬆開後,
因為在手機的側邊都有凹槽和內牙勾住所以要沿著側面用東西撐開,
然後要注意 USB 孔那邊有可能卡住所以也要撐開下,
這樣就可以把後版拆開,
裡面還有兩個螺絲要鬆開,
還有幾個排線有跟機板連結建議先拔掉會比較好拆,
然後接著上面有個塑膠黑色蓋子要拆開,
那個蓋子不好拆開會被耳機孔卡住要注意下,
(拆的時候小力點那邊有個排線連著螢幕太大力搞不好連排線一起扯掉XD)
拆開後再拔掉和螢幕連結的排線就可以把機板從手機上面取下來了,
接著他的機板是雙層的底層是 CPU 和主要的 IC 元件,
上層是 Sim 卡和記憶卡的電路,
看最下面那張 JTag 的圖就知道了,
那個有個白色的底座從底座旁邊和下層機板連結的地方用指甲摳一下會鬆開,
從側面看那個底座會看到有凸出的小圓點就是兩個機板接合的地方,
(這邊光用文字很難描述說...)
這樣拆完後就會看到最下面那張 JTag 的圖了,
那圖是從網路上找來的感謝 Zamolxis

另外在 2010 年 8 月的時候電子工程專輯網站發表了,
台灣首派Android手機A60拆解分析
http://www.eet-china.com/ART_8800615096_617687_NT_75ba6563_2.HTM


該文讓我們對於相同硬體的 A688 有更深入的了解,

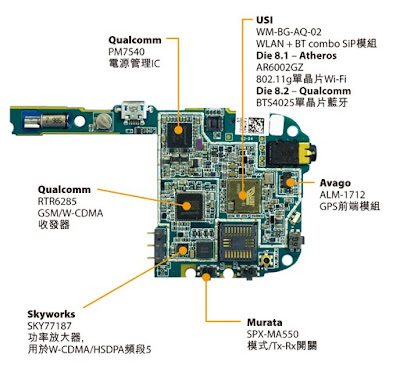

如果想要對照片中的硬體更加了解可以參考 Qualcomm 的內部文件,
下面是硬體零件及對應的 Qualcomm 文件編號
PM7540 80-VD691-1
RTR6285 80-VD861-1

引用 wiki 的說明:

JTAG是聯合測試工作組（Joint Test Action Group）的簡稱，是在名為標準測試訪問埠和邊界掃描結構的IEEE的標準1149.1的常用名稱。此標準用於測試訪問埠，使用邊界掃描的方法來測試印刷電路板。

藉由 JTag 可以修復因為刷了不適當的韌體導致無法開機的手機，
只要手機的硬體沒壞, 只要從另一台正常的手機上面備份韌體並利用 JTag 寫入,
詳細的使用說明可以參考 AMSS Linux Software Users Guide(80-VR192-1),
以及 JTAG/ETM Interface for ARM9-based MSM Devices(80-V7838-1),
或是 JTag 工具的使用說明,
JTag 工具目前確定有支援的是 SMTi JTag 和 ORT JTag 不過價格都差不多一萬塊左右
(這價格算是相當便宜了好用一點的都要十幾萬起跳XDD)

另外蠻久沒碰這隻手機了,
這幾天幫手機更新 2.2 韌體又發現許多好玩的東西,
像是 Cyanogenmod 也有了 A688 可用的版本,
另外 Motorola 有放出 XT502(與 A688 相同硬體) 的 kernel source,
有了 kernel source 可以玩許多新的花樣,
像是超頻(目前已經有 800Mhz 的 kernel 了), VPN, Ext4, 開 Swap, 透過 USB 連接電腦上網等等,
前幾天總算編譯成功了XD
之前都卡在奇怪的問題...
改天有空再來寫如何編譯 kernel 的教學吧XDD
https://opensource.motorola.com/sf/frs/do/viewRelease/projects.quenchxt/frs.xt5.xt502

A688 JTag Pinouts, thanks to Zamolxis
